PonzioSL è il sistema per serramenti scorrevoli in alluminio firmato Ponzio; consente la realizzazione di porte e finestre scorrevoli di diverse tipologie.

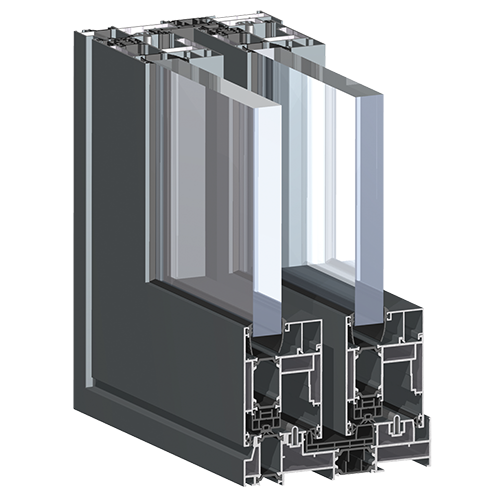

SL 1600 TT
SCHEDA TECNICA
PROFILATI estrusi lega: 6060 (UNI 9006/1) .
TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02 .
TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro.
APPLICAZIONI VETRO: con fermavetro a taglio 45° squadrato o a taglio 90°arrotondato.
CAMERA PER VETRO: variabile secondo i fermavetri usati.
DIMENSIONE BASE DEL SISTEMA:
Telaio 2 binari : sezione 160 mm .
Telaio 3 binari : sezione 247 mm .
Anta : sezione 67 mm .
Accavallamento telaio/anta (chiuso): 7,5 mm.
Accavallamento telaio/anta (aperto): 1,5 mm.
Fuga sul nodo centrale (4 e 6 ante) : 5 mm .
Aletta di battuta vetro : 26 mm .
Aletta battuta a muro : 19 mm .
IMPIEGO: il sistema permette la realizzazione di alza-ante scorrevoli (e in linea) a due o più ante.
SCHEDA PRESTAZIONI
TRASMITTANZA TERMICA: Uw = 1,80 W/m2K con vetro Ug = 1,0 (intercalare caldo)
TRASMITTANZA TERMICA: Uw = 1,70 W/m2K con vetro Ug = 1,0 (intercalare caldo)
PERMEABILITA’ ALL’ARIA: CLASSE 4
TENUTA ALL’ACQUA: E1350
RESISTENZA AL CARICO DEL VENTO: C4
ISOLAMENTO ACUSTICO: 42 dB
